    管材静液压试验机

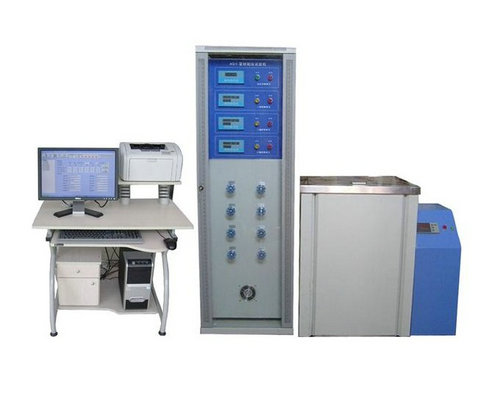

    XGC-10管材静液压试验机

    桂林理工大学

    一、产品简介、执行标准及仪器组成:

    (一)简介:XGC-10B/XGC-10C管材静液压试验机主要用于耐超高压管路及容器的液压瞬时爆破和长期恒定压力下耐破坏时间的测定,主要应用于金属管材、热塑性管材、增强热塑性塑料复合管、石油管路、液压元件、气瓶压力容器、航天航空压力管路容器、工程液压软管、汽车软管等耐超高压的测试领域,是各生产厂家、科研院所、质检部门必备的检测仪器。

    (二)执行标准:GB6111、GB/T15560、GB/T10002.1、GB/T10002.3、GB/T 18252、CJ/T108、ISO 1167、ISO 9080、ASTM F1335、ASTM D 1598、 ASTM D 1599。

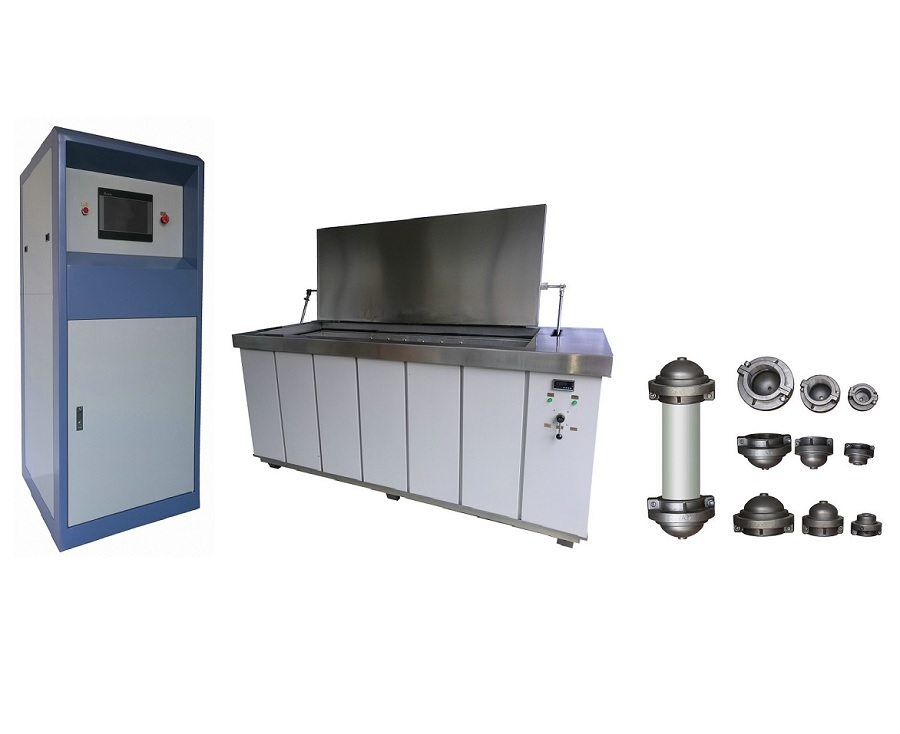

    (三)仪器组成:压力控制系统、恒温介质箱、密封夹具三部分。每部分规格型号由用户选择,也可承接客户特殊定制。

    二、压力控制系统:

    (一)、主机特点:

    1、模块化设计主程序控制采用台湾台达可编程控制器模块化独立电控系统,可根据使用需求拆除或安装不同模块组件,通用性强,稳定性高,使用维护成本低。

    2、一机多用:既可以进行管道长期静液压试验又可做管材的瞬间爆破试验(每路都可进行爆破和耐压试验)。

    3、零部件性能优越:整机全部选用欧盟CE认证电子元器件,长期运行可靠,稳定性极高,一路多口试验效率高,使用成本低、经济效益好。

    4、压力控制范围宽:每个工位压力控制范围均为0.4-10MPa任意设定。

    5、高可靠性的保证:所有电气、机械及软件部分均设有安全防护措施。如防漏电,防短路,防静电,防干扰,防渗漏,防停电,防误操作等等。

    6、集成模块式组装:设有微控单元和电磁阀控制单元,互不干扰,一个工位试验破裂不影响其他工位的正常试验。

    7、功能齐全:破裂识别、实时监控、断电保压、掉电保护、来电自动恢复,主机数据存储脱机可保存7天,自动增加时间,手动增加时间,试验过程中更改试验压力。

    (二)、压力源特点:

    1、主压力源是为进口泵头,自成一体、一台压力源可接多台主机。

    2、主压力高,流量大。

    3、压力控制仪表,响应快,压力控制稳定。

    4、压力范围宽,蓄能压力4-10MPa任意可调。

    5、噪音小,安全稳定。

    6、仪器自带漏电保护功能。

    7、弹性连接,噪音小。

    (三)、技术参数:

    XGC-10B/XGC-10C管材静液压试验机

    控制方式

    XGC-10B

    可编程控制器(PLC)控制

    XGC-10C

    计算机(PC)控制

    试验管径范围

    Ф16mm-Ф1600mm

    最大试验压力

    10MPa(可订制)

    试验工位数

    1~60路(任选)

    电源

    220V,50Hv,0.5KW

    数据保存

    具有断电数据保护功能,开机即可恢复

    时间

    计时范围

    0-10000h

    计时精度

    ±0.1%

    时间分辨率

    1s

    最小设置单位

    min

    压力

    压力控制范围

    0.4 MPa~10MPa

    压力控制精度

    -1%~+2%

    压力显示分辨率

    0.001MPa

    测量范围

    4%~100%FS

    示值允许误差极限

    示值的1%以内

    (四)、配置:

    名称

    产地及用途

    电磁阀

    美国Parker

    加压泵

    美国林德

    压力表

    北京昆仑天辰

    压力传感器

    北京中航机电

    针阀

    北京熊川

    过滤器

    台湾九如

    蓄能器

    上海液压件厂

    短高压软管

    承德科承

    (耐温100℃耐压63MPa),

    长高压软管

    承德科承

    (耐温100℃耐压63MPa)

    计算机及打印机

    联想

    三、恒温介质箱:

    (一)简介:

    恒温介质箱与压力控制系统配套使用,适用于各种管材、管件长期静液压试验、瞬时爆破试验,是各科研院所、质检部门及管材、管件生产厂家必备的检测设备。

    (二)特点:

    1、保温系统采用内胆整体包裹保温,材料采用两种保温材料,保温性能好,长期使用节能效益显著。水温在95℃时,外箱体仍接近室温,大大提高了整机的安全性,同时耗电量可节省70%以上。

    2、采用循环喷淋式系统,箱体及上盖均为304不锈钢材质,循环泵流量不小于4m³/h。内置加热器,换热效率高,维护、检修、保养加热器时不需要停机不影响试验正常运行。

    3、分立式控温系统,水箱内置加热系统,外置制冷系统,减少噪音。

    4、箱盖开启方式为气动开启,省力且不占用多余的实验室空间。

    5、箱盖开启角度任意可停,并具有可靠性、安全性及方便性。

    6、箱盖采用硅橡胶条密封,高温时无溢气。

    7、具有智能自动补水功能、缺水停机保护功能、溢流功能;自身可任意设定控制温度。

    8、不锈钢内胆,配备不锈钢泵体结构架箱底,承载重量大,抗变形能力强。

    9、材质内胆为2mm厚不锈钢板。

    10、85mm以上厚保温层,并有减少热桥(短路)措施,保温省电。

    11、所有器件均为不锈钢(管路、管件、加热器、阀门等)。

    12、控温系统采用品牌漏电保护装置及时保护人身安全。

    13、恒温水箱可以自动循环,也可以连接外循环系统。

    14、水箱自带加热控制系统。

    15、带制冷系统(温度可从室温降到15℃),大功率工业冷水机。

    16、自动过滤功能,随时过滤掉水中杂物。

    17、水箱内壁配有高压接口,每个接口可配快速接头及高压软管。

    (三)、技术参数:

    XGC-10恒温介质箱

    最大试验管径

    Ф16mm~Ф1600mm

    试验路数

    1~60路(任选)

    试验温度

    15~95℃(低温装置选配)

    控温精度

    ±0.5℃

    温场均匀度

    ±0.5℃/±1℃

    内胆材质

    不锈钢

    加热功率

    根据水箱尺寸而定

    制冷功率

    根据水箱尺寸而定

    开启水箱盖系统

    气动

    (四)、配置:

    名称

    产地

    箱体

    承德科承

    温控系统

    承德科承

    冷水机

    国产

    加热管

    国产

    气缸

    台湾亚德客

    箱体开启旋转手柄

    台湾亚德客

    循环泵

    德国威乐热水泵1200L/小时

    四、密封夹具:

    (一)产品简介:

    密封夹具主要用于做静液压试验及负压测试试验时对管材、管件进行密封时使用。该夹具采用无拉杆径向密封,满足ISO、GB等相关标准,可适用于PE、PVC、PP-R、内衬钢骨架复合等各种管材、管件的端部密封。该端封主要由加紧块、椭圆端头、硅胶密封圈、压圈等主要零部件组成。

    (二)技术参数:

    1、外形结构:磨具锻造结构,重量轻,承重好;

    2、密封硅胶圈:全部采用 O型结构;

    3、转换接头:PT1/4 内螺纹,不锈钢材质;

    4、夹具接口:M12*1.25内螺纹;

    5、夹具跑气口:通用M10内螺纹。

    (三)产品特点:

    1、φ10~φ800采用精密铸造加工,φ900~φ1600为机制夹具,密封采用A型径向密封结构,材质全部采用优质不锈钢材料,夹具零部件外表面不锈钢本色均匀一致,具有高强度耐腐蚀性。

    2、结构简单,操作便捷,确保装卡密封100%无渗漏。

    3、分瓣式夹紧块结构,易于搬运及组装操作。

    4、采用模块化设计,通过模具、工装进行加工制造,零部件间具有一致性和互换性,可对任意部件进行维护、更新等,通过更换必要部分即可实现耐压能力升级。

    5、通用性好,接口可与国内外各个厂家压力主机和恒温介质箱配套使用。
